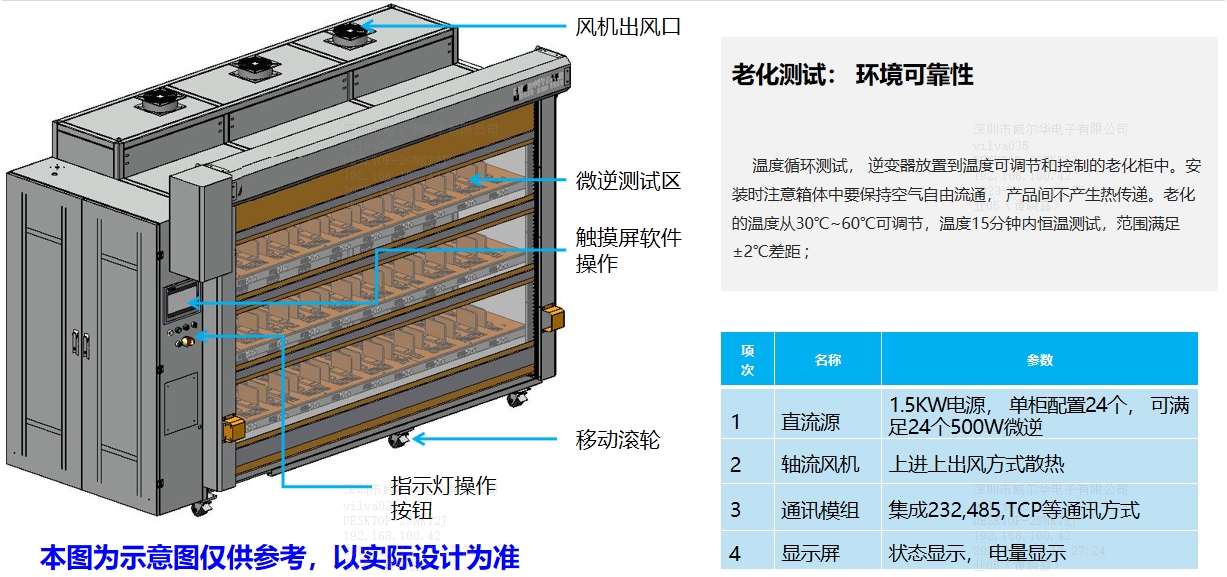

一、結構介紹-框架

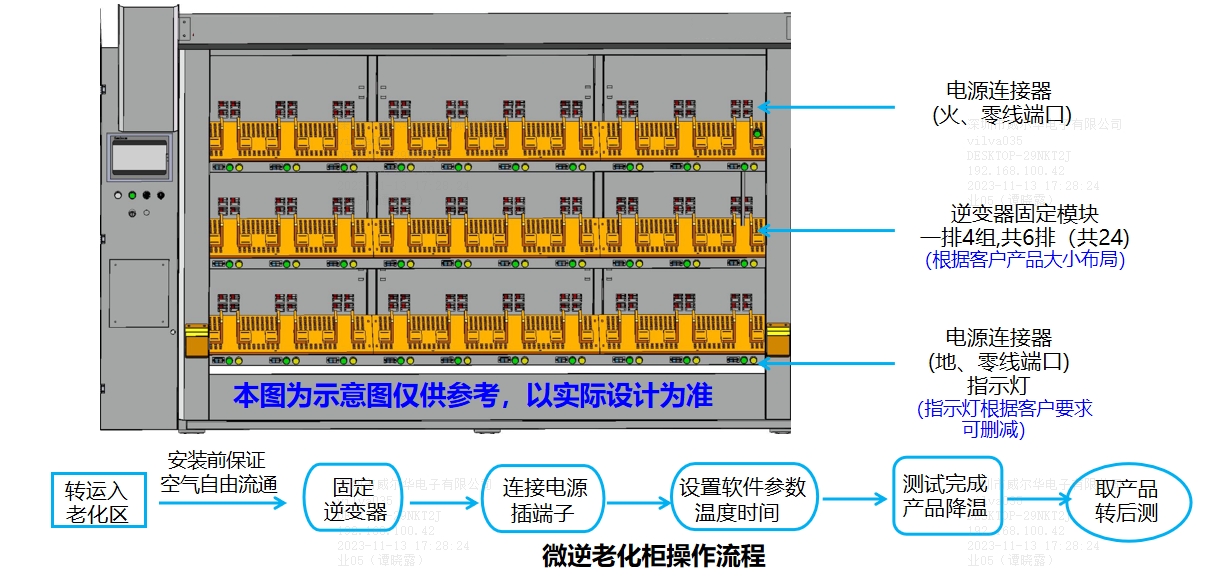

二：結構介紹-內部連接

三、安全保護裝置

偵煙保護：老化測試設備內安裝 煙感探測器，當設備出現故障而冒煙濃度超過煙感探測器靈敏度濃度，煙感探測器經過控制系統自動切斷控制電源和測試電源，并且聲光報警。防止重大火災事故發生。
輔助加熱器超溫保護：輔助加熱器設備設過溫保護裝置，周邊溫度超過預定溫度過溫保護，自動切斷輔助加熱器電源。
保護接地：老化測試設備所有機架用導線與電網接地線連接在一起，防止設備漏電導致人員觸電事故發生。
急停按鈕：老化測試設備裝一個急停按鈕，設備出現故障方便緊急斷電，保護設備和人員安裝。
超溫報警：產品區溫度感測器偵測的溫度超過設定保護溫度值，并且聲光報警
防火材質：老化測試設備所有材料符合防火等級。
過載保護：循環風機&排風機安裝熱繼電器，對系統起缺相/過載/載流/過壓保護
防逆相保護：循環風機&排風機安裝防逆相繼電器，相序錯誤無法啟動，防止風機反轉損壞設備（此項適用于三相風機） 。
漏電保護：系統總制采用三相四線漏電開關，設備漏電流超過設定值自動跳閘，防止設備漏電對人身和設備的損傷（可選配）。
