一、設備概述

接觸器綜合試驗臺是根據客戶提供的技術要求，符合相關的國家標準。能對接觸器觸點進行壽命測試, 能測試接觸器的線圈電阻、觸點接觸電阻、觸點與線圈的絕緣電阻等。適用于接觸器生產廠家和電器檢測所、接觸器使用單位對接觸器進行性能測試。
本測試機采用工控電腦和可編程控制器PLC控制，除產品裝夾、參數設置為人工操作外，其余的動作、通/斷電計數、觸點粘結等現象和斷判均自動進行，自動測試接觸器的線圈電阻、觸點吸合電壓、觸點釋放電壓、觸點吸合時間、觸點釋放時間。本機設計合理，使用方便，操作簡單，性能可靠，外型美觀。

二、結構及原理：
    本測試機采用臺箱式結構，整體防靜電噴涂，優質蝕刻不銹鋼板作面板，美觀耐用，上有工控機電腦屏、通電指示燈、開關、報警器等部件，內有PLC、通電檢測模塊、程控電源、控制線路等。
    壽命測試：同一時間可對6組觸點進行壽命測試?？梢栽谟|摸屏設定測試總次數、接通時間與斷開時間，自動判斷觸點的好壞，在測試過程中如果觸點長時間粘合或者長時間不通電將認為不合格，自動停機報警。
測試完成后所有數據保存下來，進行查看與打印。
工作臺面在壽命臺的頂部，用防火的絕緣電木制作而成，開有與試樣連接線路的孔位，安全美觀，操作方便。

三、技術參數

1，供電電源：AC：220V±10%/50Hz。
2，接觸器老煉試驗：
1)檢測產品極數：1~6極，常開和常閉同時測試，也可以選擇只測常開或者常閉，1~6極可以任意選擇測試；
2)測試接觸器器個數：1~6個獨立測試壽命；
3)功能測試：只測1工位
4)接觸器線圈供電壓： AC 0～250V  電流最大5A。
          DC 0-150V    電流最大5A
5)電腦顯示電壓：精度±1%，分辨率0.1V；
6)接觸器接通時間：0.1秒～99.9S可PLC任意預置。在電腦里設定
7)接觸器斷開時間：0.1秒～99.9S可PLC任意預置。在電腦里設定
8)試驗次數：1～999999可PLC預置，可斷電保8)持，次數到達時自動停機并有聲光報警。
9)智能判斷：試樣磨合測試時，預先可設置該工位試樣連繼出現常通(觸點粘合)或出現連斷開(觸點燒)的次數,當累計到設定次時,判斷該工位產品不良,并自動停止負載
3，功能測試：
1)吸合時間：0.01~9999ms
2)釋放時間：0.01~9999ms
3)吸合電壓：0~250V
4)釋放電壓：0~250V
5)線圈電壓從初始上升，直到接觸器吸合停止，顯示并記錄電壓；
6)吸合電壓測試正常后，緊接著調整電壓逐漸下降，直到接觸器釋放停止，記錄此時的釋放電壓；
7)吸合電壓、釋放電壓均都有波形顯示，記錄數據可生成報表查看與打印
8)接觸器動作時間檢測：在接觸器線圈加上設定電壓使吸合與斷開，自動檢測觸點延時接通和延時斷開時間。

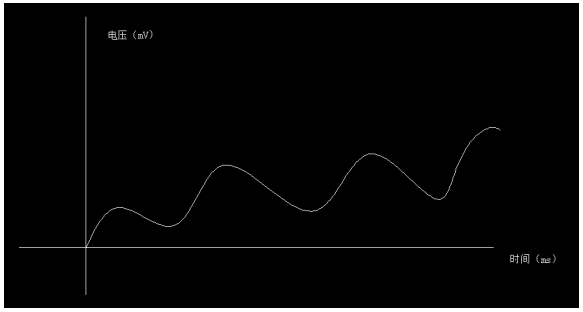

9)觸點電阻壓降顯示曲線中，有可能出現觸頭彈跳抖動，因而接觸電阻、電壓有微小變化?？梢栽诖撕笳{(diào)取曲線展寬分析，看出主觸頭導通電壓的微小變化。導通電壓變化為mv級，彈跳時間為ms級。
10)吸合和釋放時間采用觸點加電流，測試觸點兩端電壓方式；
11)電流輸出：DC 0~100A，分辨率0.1A
12)電壓測量：0~200mV    分辨率0.1 mV
13)可以實時顯示觸頭壓降曲線，以判別觸頭彈跳特性
14)吸合時間、釋放時均都有波形顯示，記錄數據可生成報表查看與打印

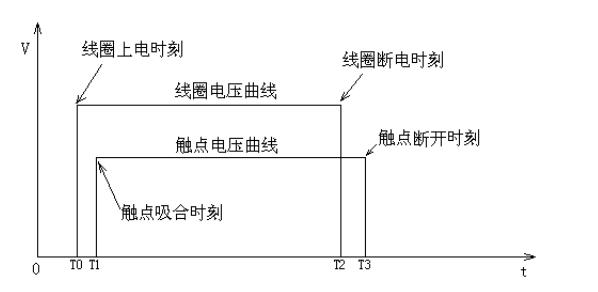

15)動作時間曲線圖如下：

4，所設參數和型號均可長期保存。
5，控制方式：PLC控制+工控電腦智能控制
6，尺寸大?。簩?500mm×深800mm×高1600mm。
