Model型號

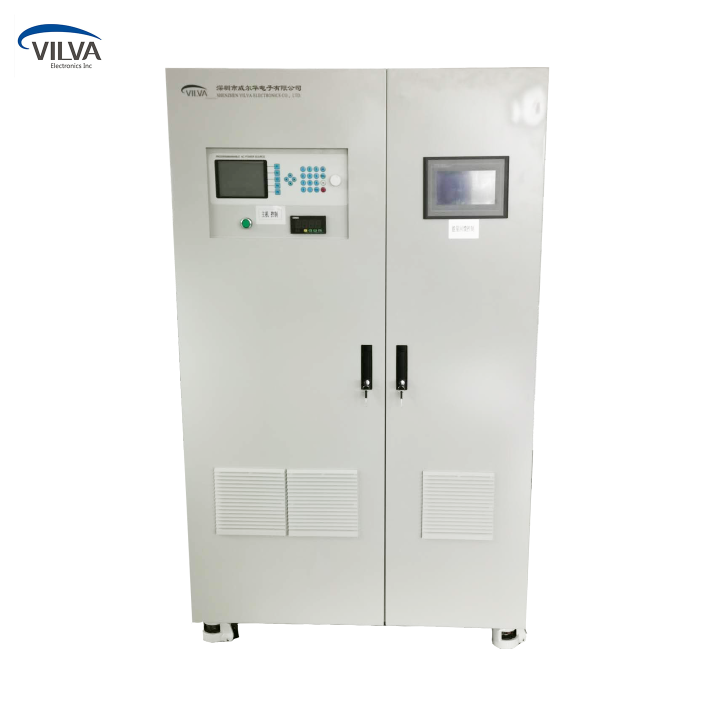

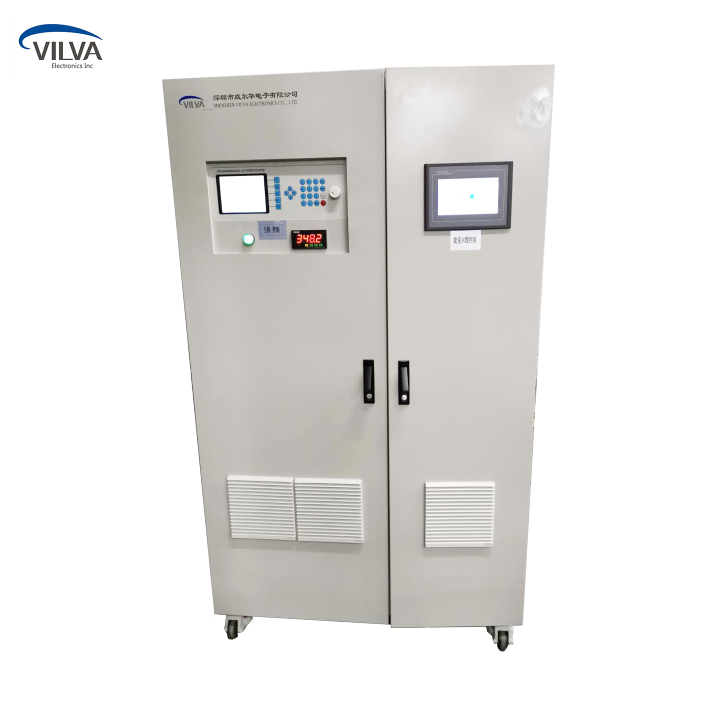

VILVA-30KW回饋式電網模擬器

Power功率

30KW

制作方式Working

SPWM(正弦脈寬調制)

輸入 INPUT

相數 Phase

3φ4W

電壓 Voltage

380V±10%

頻率Frequency

30Hz - 63Hz

功率因數 PFC

0.85-0.99（主動PFC，在滿載情況下可達0.99）

輸出OUTPUT

相數Phase

3φ4W

相電壓

Phase Voltage

A相：0-320VAC，

B相：0-320VAC，

C相：0-320VAC，

相位：￠ab:0-359°,￠ac:0-359°

頻率Frequency

30.000-99.999Hz，0.001Step

最大相電流 Current

42A

波峰因素 CF

3:1

反應時間 Time

2mS

電壓跳變時間

≤20M mS

頻率跳變時間

≤5M mS

可承受最大反灌電流

具有100%反灌功能，且能量直接反饋到電網上

LCD顯示

Display

電壓、電流、頻率、功率、功率因數、無功功率

電源穩壓率

Voltage Regulation

0.1%

負載穩壓率

Load Regulation

1%

頻率穩定度

Frequency Regulation

0.01%

電壓解析度

Voltage Resolution

0.1V

頻率解析度

Frequency Resolution

0.001Hz

波形失真度T.H.D

1%(純阻性負載)

電流解析度

Current Resolution

1A

測量 精確度

電壓Voltage

0.5%FS+5dgt

電流Current

0.5%FS+5dgt

功率Watte

0.5%FS+5dgt

頻率Frequency

0.01%FS+5dgt

設定 精確度

電壓Voltage

0.5%

頻率Current

0.01%

可編程組  數

步階LIST

共30組，每組可運行電壓、運行頻率、步階時間；最小時間設定10mS；循環次數999999

漸變STEP

共30組，每組可運行起始電壓、終止電壓，線性變化時間；

最小時間設定10mS；循環次數999999

存儲組數Memory

共9組，每組可記憶電壓、頻率值，可方便調用

諧波編輯

Harmonics Editor

可編輯任意諧波2-49次

通訊接口Interface

RS232C 【IEEE488. 2(GPIB)可選】

限流設定I-LIM Set

O-Max Current（超過電流設定值電源保護，停止輸出）

限壓設定V-LIM Set

O-Max Voltage（超過電壓設定值電源保護，停止輸出）

并網側

總諧波失真T.H.C

<3%

直流電流分量

The dc current component

<0.5%額定輸出電流

整機特性

保護

Protection

過流保護、過溫保護 、過載保護、短路保護

冷卻方式 Cooling

風扇強制冷卻

運行環境Environment

0-50℃   10-90%RH

重量Weight(Kg)

360KG

體積W×H×D(mm)

W1000mm×H1600mm×D602mm
