一、產品概述

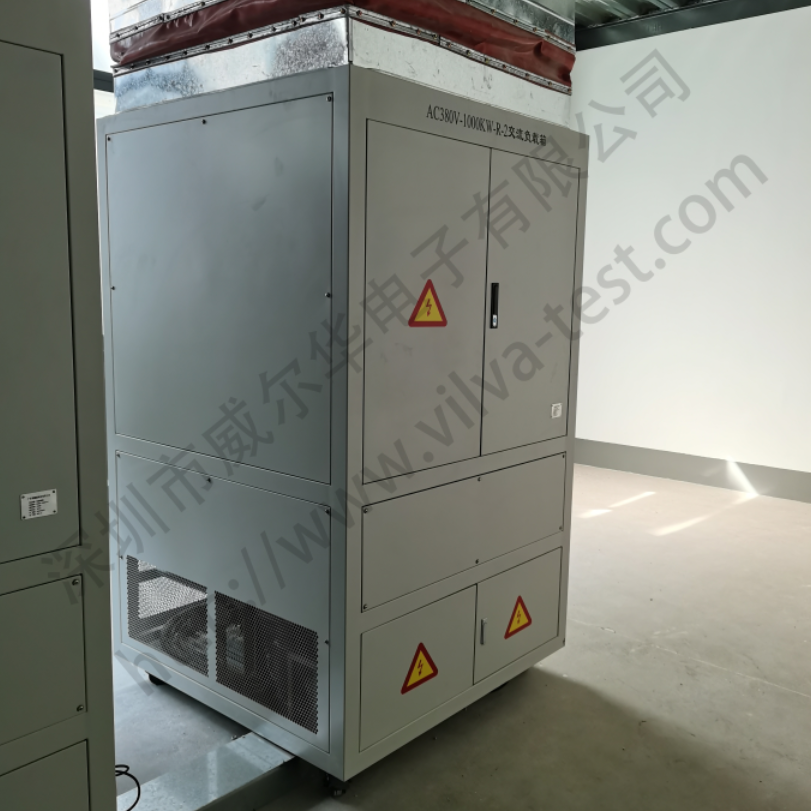

AC380V-1000KW-R交流負載箱主要用于發電站類、交流電源、數據機房等檢測的場合。模擬阻性負載，可以檢測發電站類交流電源不同負載的性能。功率投入統一采用優化分段式以適應不同負載的需要。

阻性負載采用新型功耗組件，電阻熱縮并密封安裝在不銹鋼管內，鋼管外部帶絕緣散熱片：防潮防腐蝕性好、散熱性好、絕緣性高、安全可靠。電阻元件功率密度高、三相電流平衡、無紅熱現象、有獨立的冷卻風機，保證了整個

該負載克服了水電阻測試系統不能準確控制其阻值大小，水易沸騰、易結垢，不能進行突加載/突減載試驗，不易控制等特點。是水電阻的升級換代產品，本產品安全性高，維護成本低，噪音小，過載能力強。

風機采用軸流通風機，具有風量大、轉速高、散熱性好、噪音小等特點。

以上特點使整機在安全性，可靠性，減少噪音等方面優于進口產品。

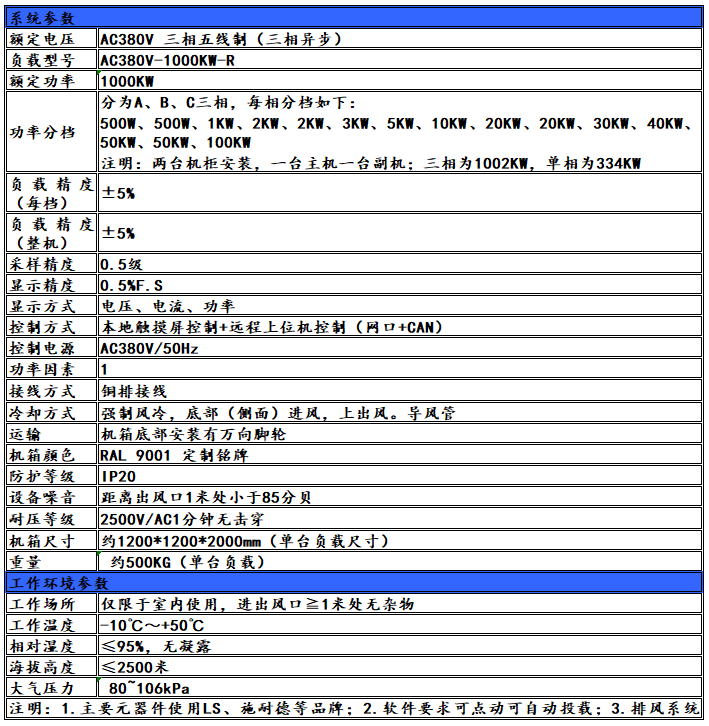

二、技術參數

三、測試功能

1.負載測試：可加載額定值以內的任意功率，測量并顯示被測設備穩態電壓、電流、功率等參數。

2.控制方式選擇：可以選擇本地觸摸屏方式控制、遠程控制上位機控制負載。

3.本地控制：負載配有本地觸摸屏控制加載。

4.控制方式互鎖：系統配有控制方式選擇開關，選擇任一種控制方式后，通過其余方式進行的操作無效，避免多重操作造成的沖突。

5.一鍵式加減載：手動開關時，可先設置好功率值，再啟動總加載開關，負載才會按預設值加載，從而避免功率調整過程中造成負載波動。

6.本地儀表顯示數據：通過本地測量儀表可顯示電壓、電流、功率等參數。

7.遠程控制：a.通過遠程控制箱的開關，進行遠距離加載控制。提供CAN+以太網通訊接口，抗干擾能力強，保證系統控制的穩定性。 b.測試時可設定多個加載階段的功率與時長，并按 0%→25%→50%→75%→100%的預設順序自動進行階段測試，自動計算出相應電流值，實現自動加載。 c.當多臺負載并機時軟件可進行并機測試，既可顯示、記錄各臺負載的參數，也可顯示、記錄并機后的系統總參數。  d.通過上位機指令，輸入電壓、功率，自動算出電流和阻值，即任意輸入相關參數值，自動計算出對應的數值。 e.測試數據（參數曲線圖，Excel數據表格）可保存在上位機中，并隨時查詢歷史測試數據。可顯示實數據，并支持打印為以下曲線。圖形實時顯示電壓曲線圖，電流曲線圖。數據格式：圖表、曲線可通過 jpg圖片格式輸出，檢測數據可通過 Excel表格格式輸出，并支持打印。

深圳市威爾華電子有限公司

售后服務承諾書

根據深圳市威爾華電子有限公司產品售后服務的有關要求，結合項目的實際情況，用戶在系統使用過程中遇到任何技術問題，均可撥打售后熱線與我方聯系。我司需承諾提供終生技術服務：

1、系統質量保證期從系統驗收合格之日起計算，為期1年。

2、系統在使用過程中遇到疑難問題，需要深圳市威爾華電子有限公司支持配合的，可來電咨詢，必要時可派技術人員到現場進行技術指導及服務。

3、系統在使用過程中出現一般質量問題，在8小時內由公司作出妥善答復，重大質量問題，公司24小時內派人員到達現場，問題未解決前，服務人員不撤離。

4、 用戶可永久享受免費技術咨詢服務，如需要購買相關產品附件，我們將按成本價提供，根據你所需的時間、地點發貨。

5、在一年質保期結束后，為用戶提供終生有償維修服務，僅收取成本。如有需要，廠方以最優惠價格為用戶進行系統的升級改造。

6、我公司負責送貨上門（按用戶要求送到指定地點），如延遲送貨，我們愿意受客戶的正當賠付要求。

7、為了使深圳市威爾華電子有限公司的產品品質能得到充分的保證，我們歡迎用戶、有關部門領導、專家及工作人員蒞臨我公司進行參觀、考察、指導和技術培訓等，我們將保證熱情接待、周到安排。

8、深圳市威爾華電子有限公司希望廣大用戶對我們的產品質量進行跟蹤監督，多提寶貴意見和建議，以利于我們在產品完善中不斷滿足用戶的要求。

如您對我們的服務還有什么要求可以提出，我們將積極采納。用戶滿意始終是我公司不渝的追求。

?
